小體積、大功能 S1調音臺具備一系列出色的性 能，可以為需要具備多種功能的電臺 直播調音臺的社區、學校、學生電 臺，提供最適合的解決方案。 它的品質出眾， 使用高品質的 話放，功能全面。操作簡單，可靠性 高。

● 性能佳、可靠性強的直播調音臺

● 售價便宜

● 使用方便

● 體積小，可以采用嵌入式安裝，或機架式安裝

● 模擬&數字輸入&輸出

● 具有主立體聲輸出母線、2條輔助輸出母線，可選擇推子前或推子后輸出

● 旋轉背面板，安裝方便

● 內置電源

● 每個通道有遙控輸出

● 可以使用推子開啟輔助設備，如CD機

● 可編程通用控制端口GPI/O

● 監測話筒現場(mic live)的靜音

● 可切換話筒現場(mic live)/直播(on-air)提示燈

● 主持人及嘉賓監聽有耳機和音箱輸出

● 發光的LED電平表可顯示PPM/VU刻度，并可通過獨立的表橋選擇

● 100mm ALPS長行程推子對VCA(電壓控制放大器)進行控制

● 獨立telco&立體聲減混音信號o/ps，分別用于電話耦合器及編碼器

● 先進的自動化功能

● 可通過免費的SCi軟件遙控

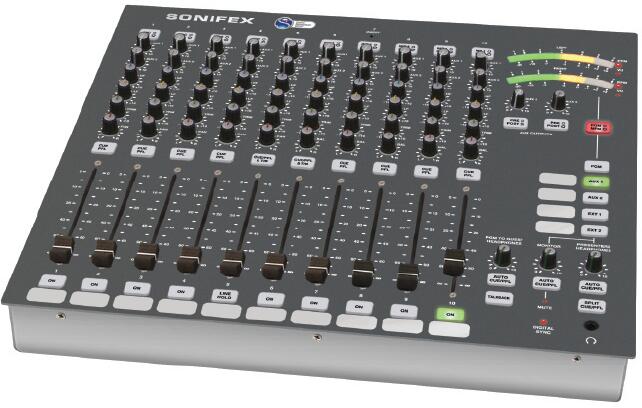

Sonifex S1調音臺是一款體積小、售 價低，可固定安裝的調音臺，專門為節目 直播而設計。你可以采用嵌入式安裝在桌 面上，或使用可選的機架把手進行機架式 安裝。背面連接板可以在底座上旋轉90? ，方便設備在機架式安裝時的連接。它 還有一個內置的通用開關電源。它保持 了Sonifex S2調音臺前面板簡單易用的特 點，并具備市面上任何其它產品都無法比 擬的先進自動化性能。

調音臺由10個輸入通道組成：

● 2 x 單聲道XLR話筒/單聲道XLR線路輸 入

● 1 x 單聲道XLR話筒/單聲道XLR telco輸 入

● 2 x 單聲道XLR話筒/單聲道XLR線路輸 入/非平衡線路輸入，立體聲?”插孔

● 1 x 立體聲XLR線路/立體聲XLR減混音 信號輸入

● 2 x 立體聲XLR線路/立體聲RCA輸入， 其中1個帶3.5mm立體聲aux輸入

● 2 x 立體聲XLR線路/立體聲S/PDIF & Toslink 數字輸入

S1提供5個話筒、4單聲道線路、10立 體聲模擬、2立體聲數字、1 telco & 1立體 聲減混音信號輸入，你可以在這些輸入之 間切換

覆蓋范圍廣的輸入通道

每條通道頂部的輸入源按鈕是用于將 信號源路由到調音臺母線。

所有平衡XLR輸入接口在背面板都有 10dB增益開關，方便與非平衡或低電平輸 入信號源一起使用。XLR話筒輸入有獨立 的+48V幻象電源開關以及增益校準電平表 可以為前置功放提供65dB的話放增益。

輸入通道1和2有獨立的XLR接口分別 用于話筒及平衡線路輸入信號源。

輸入通道3和4使用XLR和XLR/立體聲 插孔混合接頭，可以使用話筒輸入和平衡 單聲道或非平衡立體聲線路輸入。

輸入通道5可以作為話筒輸入或telco

輸入來使用，并帶專門的減混音信號輸 出，它具有線路保持遙控可以與電話耦合 器連接國。

輸入通道6 是平衡式立體聲線路輸 入，使用XLR接口。并帶平衡立體聲減混

音信號XLR輸入，方便與ISDN編碼器使 用。

輸入通道7&8的背面有一個立體聲平 衡XLR和立體聲非平衡phono連接口，通 道7在前面還有一個3.5mm插孔，可以給 mp3播放器/iPod使用。

輸入通道9&10提供XLR接口的立體 聲模擬輸入及S/PDIF格式的立體聲數字及 TOSLink光纖輸入。

任何推起了推子并按下了ON按鈕的 通道都路由到主PGM輸出。

每條通道的增益都通過前面板的 TRIM旋鈕控制進行修整，可提供±12dB增 益。

每條輸入通道都有EQ，可以在高頻 (6.5kHz)或低頻(100Hz)提供7dB衰減及提 升。它還有一個PAN/BAL(ance)控制用于 調節立體聲聲像。

使用由ALPS 100mm長行程推子控制 的VCA(電壓控制放大器)，產生平滑的、 一致的響應，確保立體聲音軌的質量，并 減少了機械及電子噪聲。

模擬及數字輸出

S1有多個輸出接口：1個平衡立體 聲PGM輸出(XLR接口)，兩個平衡立體聲 AUX輸出(9針D型接口)。1個單聲道減混 音信號輸出(平衡XLR接口，用于電話耦合 器)，1個立體聲減混音信號輸出(立體聲平 衡XLR接口，用于ISDN/IP編碼器)。還有 監聽輸出，用于給主持人耳機、嘉賓耳機 及音箱進行監聽。另外，它還具有用于對 講的輸出接口(使用9針D型插座)，電平表 使用15針D型插座。

數字立體聲PGM輸出有AES/EBU( 使用XLR接口)或S/PDIF(使用phono接口) 兩種格式。數字輸出信號可與內部時鐘信 號（32kHz-96kHz）或外部時鐘信號同 步。外部時鐘信號可以是S/PDIF，AES/ EBU或BNC接口的字時鐘信號。DIGITAL SYNC LED按鈕亮起時，表示數字輸出與 內部或外部時鐘鎖定。

兩條輔助母線

S1有兩條輔助母線，可以配置為推子 前或推子后模式。每個通道都可以使用電 位器路由到這些母線。每個AUX輸出有一 個衰減控制按鈕，調整范圍在全衰減到統 一增益（Unity Gain）之間。AUX母線有 廣泛的用途，可以記錄電話對話，創建不 同的混音、連接到音頻處理設備，等等。

全面的監聽監測功能

控制室音箱、主持人耳機及嘉賓耳 機均采用6.35mm立體聲插孔連接。監聽 音箱及耳機音量可用前面板旋鈕控制。 主持人耳機可以接入到調音臺的前面或后 面?？刂剖冶O(jiān)聽音箱和耳機電平可以在0( 截頻)及10(最大)的范圍之間調節。發光 的MUTE LED可以顯示話筒現場通道已經 將音箱靜音，另外有兩對MUTE繼電器輸 出可以觸發“MIC LIVE”(話筒現場)指示 燈。

它有一個5路按鍵開關， 可以為音 箱和主持人耳機選擇不同的信號源進行 監聽，這些信號源包括：2個外部輸入 （EXT1，EXT2），PGM，或Aux輸出。 按鈕指示燈的顏色可以顯示選擇的信號類 型，綠色是PGM、AUX 1和AUX 2，紅 色是EXT1和EXT2。外部輸入可以用于開 路接收信號或另一個播音室的輸出進行監 聽。

當輸入通道選擇為CUE/PFL時，可以 按下與每個監聽電平控制旋鈕相鄰的綠色 發光的AUTO CUE/PFL按鈕，就可以將輸 入通道信號切入到相應的監聽通道中進行 監聽。

另外，可以為主持人耳機選擇SPLIT CUE/PFL(分開CUE/PFL)模式，該功能可 以將原來選聽的單聲道信號發送給其中一 邊耳機，將PFL信號也以單聲道發送給另 一邊耳機。

S1調音臺有一對21段LED電平表，可 以顯示VU或PPM刻度。通過PGM/MFM（ 電平表跟隨監聽）按鍵切換，電平表可以 顯示PGM輸出信號或主持人耳機監聽信號 的電平。

對講

有一個獨立的TALKBACK(對講)按鈕 可以讓主持人與嘉賓進行對話。S1調音臺 使用輸入通道1作為對講信號源。也可以 配置全局對講(見可編程GPIO)，以便讓每 路話筒通道都可以與主持人及嘉賓耳機進 行通訊。

背面板有獨立的9 針D型插座用于 TALKBACK(對講)功能，它可以與其它播 音室連接對講輸出或輸入信號。

每條通道可配置遙控

每條通道的遙控輸出都可以配置，為 你提供外部設備到調音臺之間多種不同的 連接方式。每個通道都有自己的START( 開啟)和STOP(停止)遙控，除了話筒輸入 通道只有START輸出外。(如果你想要話 筒停止控制信號，你可以使用GPIO進行 配置)。每個遙控都可以配置成由各種的 信號源觸發，包括ON按鈕及CUE/PFL按 鈕。遙控可以設置為脈沖或連接閉鎖輸 出。如果是脈沖模式，當通道打開，而推 子往上推時，再按一下ON按鈕可以產生 重復的開始脈沖信號。

如果是Telco & 立體聲減混音信號輸 出，你可能想從推子位置單獨創建開始及 停止遙控，以便在通道打開時耦合器或編 碼器已經被觸發聯通。這一功能可以在 Telco模式下完成，第一次按下ON按鈕時 會發送“開始”(start)信號，再按ON按 鈕，就會發送“停止”(stop)信號，關閉 通道選擇。另外，通道還可顯示外部設備 的狀態，比如，根據自動播放系統的GPI 提示信號，通道上的ON在歌曲就快結束 時會閃爍綠色。

可編程GPIO

S1也有5個通用輸入輸出(GPIO)。每 個輸入/輸出都具有多種功能，使用它們幾 乎可以完成調音臺的所有操作。使用SCi 軟件可以進行GPI配置，使單個輸入可以 完成10個不同的操作。例如，在自動播放 的情況下，你可能想：
